電渣重熔新技術的研究現狀及發展趨勢
電渣冶金是目前生產高品質材料的重要方法，經過電渣重熔的鋼，純度高、含硫量低、非金屬夾雜物少、鋼錠表面光滑、結晶均勻致密、金相組織和化學成分均勻，廣泛應用于航天航空、軍工、能源﹑船舶、電子、石化、重型機械和交通等許多國民經濟的重要領域。 電渣重熔是由于電極熔化，金屬液滴形成和滴落均在一個較純凈的環境中實現，該過程中熔池內的金屬和爐渣之間會發生一系列的物理化學反應，具有良好的冶金反應熱力學和動力學條件，是制備高端特殊鋼和特種合金的終端冶煉工藝 。
電渣重熔具備以下基本特點：（１）具有較為純凈的重熔環境，液態渣層使得整個重熔過程都與大氣隔絕，減少了大氣對鋼液的污染；（２）良好的冶金反應條件，電渣重熔渣池溫度較一般煉鋼工藝溫度要高，這為凈化鋼液的各類物理化學反應提供了十分優異的熱力學條件；（３）提供了由下而上定向凝固的冷卻條件，電極逐漸熔化而形成的金屬熔池受到結晶器的冷卻作用，由下而上逐層凝固，并推動金屬熔池和熔渣向上移動。 當鋼錠凝固收縮時，凝固鋼錠上方的金屬熔池可以及時補充鋼液，從而有效地避免了疏松和縮孔等鑄造缺陷的產生；（４）受結晶器側壁的強制水冷作用，熔渣在結晶器壁上凝固形成了一層渣殼，隨著鋼錠凝固推動金屬熔池和渣池向上移動，則金屬熔池上升過程中會重新熔化一部分已經凝固的渣皮，使渣皮薄而均勻，從而保證了重熔鋼錠良好的表面質量 。
１９３５ 年，美國的 Ｈｏｐｋｉｎｓ 進行了渣中自耗電極熔化試驗，并于 １９４０ 年獲得電渣熔煉專利 ，隨后被 Ｋｅｌｌｏｇｇ 公司采用用于生產高速鋼及高溫合金，１９５８ 年首臺工業電渣爐在烏克蘭誕生 。 傳統電渣重熔工藝僅使用一根電極，通常會由于生產大型電渣鑄錠而受到限制 。 而采用三相分布電極供電的電渣爐不僅可以降低電渣重熔系統的無功功率，而且可以提高生產率和產品質量 ，這是因為三電極電渣重熔的溫度分布比傳統電渣重熔的溫度分布均勻得多。 如上所述，電極在渣池中被產生的焦耳熱熔化，此外，當電流通過熔融爐渣時，熔池中的流場和傳熱行為也會受到電磁力的影響 。 采用導電結晶器技術的電渣爐允許電流流過結晶器 ，由于淺平的金屬熔池的存在，從而帶來了良好的鑄錠表面質量，并減少了鑄錠的元素偏析 。 因此，導電結晶器已被廣泛應用于新的電渣冶金技術中，如液態電渣澆鑄（ＥＳ?ＣＬＭ）和快速電渣重熔（ＥＳＲＲ）技術等 。
傳統電渣重熔技術還存在其他缺點，例如，生產成本增加（必須準備電極）、不能連續操作（需要更換電極）以及電極熔化速率受到限制。 配備有導電結晶器的 ＥＳＣＬＭ 技術可以較好地解決上述問題。 ＥＳＣＬＭ 的基本原理為首先將液態金屬儲存在保溫澆注設備中，然后將熔融鋼液澆注流過熔渣，最后在結晶器中凝固成鑄錠。 Ｐｏｌｉｓｈｋｏ 等 試圖比較傳統電渣重熔和液態電渣澆鑄不同工藝下電渣錠的純凈度，結果表明，與傳統的電渣重熔工藝相比，經 ＥＳＣＬＭ 重熔后的鑄錠顯示出較低的殘余硫含量和較小的非金屬夾雜物尺寸。
２０１３ 年，中國東北大學的 Ｄｏｎｇ 等 在 Ｍｅｄｏｖａｒ Ｇｒｏｕｐ 先前開發的技術的基礎上用導電環代替導電結晶器，設計了一種類似但不同的 ＥＳＣＬＭ 技術。 然后，他們發現電流密度、電磁力和焦耳熱分布聚集在爐渣池的上部區域，并且通過抽錠操作提高了生產效率。
根據電渣重熔的實際工業生產情況，通常將熔速設置為電極直徑的 ０．６ 到 １．０ 倍（舉例說明：電渣重熔過程中熔速一般為結晶器直徑的 ０．６～０．８ 倍，直徑的單位取 ｍｍ，如果冶煉直徑為 ７００ ｍｍ 的圓形電渣錠，平均熔速一般應控制在 ４９０～５６０ ｋｇ／ ｈ） 。 因此，生產小鑄錠是不經濟的，特別是當鑄錠的直徑小于 ４００ ｍｍ 時生產效率較低。 ＩＮＴＥＣＯ 公司通過開發快速電渣重熔工藝（ＥＳＲＲ）技術提出了一種非常好的解決方案，以解決此類問題。 ＥＳＲＲ 的熔速比常規電渣重熔的熔速高 ３～４ 倍，ＥＳＲＲ 的核心裝備是 Ｔ 形結晶器。 此外，電渣連鑄（ＥＳＣＣ）技術己將傳統的電渣重熔工藝和連鑄技術相結合并且實現產業化。 通過 ＥＳＲＲ 和 ＥＳＣＣ 工藝重熔的鑄錠可以直接成為可軋制的產品，無需進行任何額外的鍛造操作，從而降低了產品成本并縮短了生產周期。 Ｌｉ 等 和 Ｆｕ等 將連續定向凝固技術引入電渣重熔（ＥＳＲ?ＣＤＳ）中，該措施是通過減少熔融金屬池的徑向傳熱進一步減少 ＥＳＣＣ 工藝鑄錠的徑向結晶。 Ｑｉ 等發現 ＥＳＲ?ＣＤＳ 鑄錠具有較小的枝晶間距，且柱狀晶粒的生長方向幾乎平行于鑄錠的軸線。
Ｄｏｎｇ 等 發現，ＥＳＲ?ＳＴＣＣＭ 金屬熔池變淺，這有利于提高鑄錠的凝固質量。 彭龍生研究發現，將熔煉后的若干鑄件串聯焊接成一體形成自耗電級，并采用特殊的工藝（如對脫落的金屬熔滴進行熔融時，將未熔融的自耗電級暫停 １０ ～２０ ｓ后再使其下降，并將下降速度提高１0％ ～ 20％）進行處理，可顯著節省能源和原材料，提高生產速率，縮短生產時間，得到純度更高的鑄錠。
雖然我國電渣重熔技術的誕生和發展幾乎與國外同步，但在 ２０ 世紀末有長達 ２０ 多年的時間里幾乎停滯不前，導致進入 ２１ 世紀時我國電渣重熔工藝、裝備及產品質量均明顯落后于西方發達國家。 傳統電渣重熔技術耗能高、氟污染重、生產效率低，產品質量不穩定，無法滿足高端裝備的材料需求。 隨著人們對能源利用率和環保要求的提高，裝備大型化、高效化成為發展方向，從而對高端裝備的關鍵材料提出更高要求 。 歷經 ５０ 多年的不斷發展，電渣重熔技術已經成為生產電力、石化、軍工等高端關鍵材料的重要方法。 本文主要介紹近年來電渣重熔新技術的研究現狀及發展趨勢。
１ 電渣重熔新技術的研究現狀
１．１ 快速電渣重熔技術
快速電渣重熔技術是在早年 Ｔ 型結晶器多流電渣重熔技術的基礎上發展起來的，奧地利 ＩＮＴＥＣＯ 公司在 ２０ 世紀９０ 年代末開發了這一技術。 該技術采用 Ｔ 型結晶器重熔大斷面電極，在結晶器壁上嵌入導電元件，使電源電流通過自耗電極?渣池?導電元件，返回變壓器，如此改變了結晶器內的熱分配。 傳統的電渣重熔（ＥＳＲ）工藝可良好地控制鑄錠凝固，因此能夠生產具有均勻組織和無宏觀缺陷的特殊鋼和超合金鑄錠。 然而，ＥＳＲ 熔化率相當?shù)?，因此對于小尺寸的錠是不經濟的。 在標準 ＥＳＲ 操作中，電渣重熔的熔化速率通常采用熔化速率（ｋｇ／ ｈ）與錠直徑（ｍｍ）之間的比率不超過或僅略微超過 １．０ 的方式進行調整。 對于易偏析的合金，如工具鋼和高溫合金，該比例低至 0.65～0.75，這導致小直徑鋼錠和鋼坯的熔化速率相對較低。 因此，對于直徑低于 ３００～４００ ｍｍ 鋼錠，盡管其晶粒尺寸更小、更有利于軋制，但低的熔化速率產生的高生產成本導致采用 ＥＳＲ 方式生產非常受限。 但這一限制可通過采用電渣快速重熔技術克服，其熔體速率和直徑比達到 ３～１０，可用于生產直徑為 １００～３００ ｍｍ 的鋼坯 。

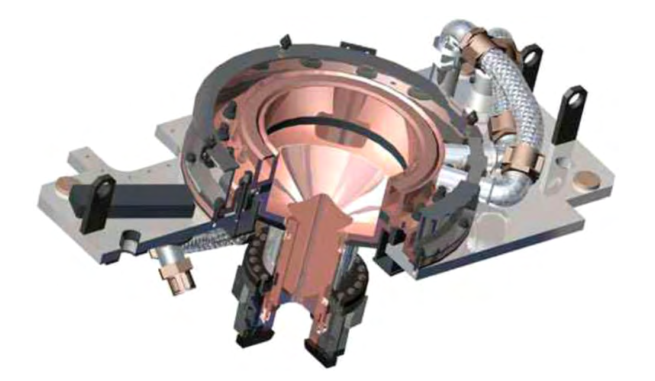

通過在 Ｔ 形結晶器中重熔較大尺寸的電極，可以實現 300～1000 ｋｇ／ ｈ的熔化速率（Ｔ 形結晶器示意圖見圖 １）。 快速電渣重熔技術（ＥＳＲＲ）的目的是提高常規 ＥＳＲ 工藝涉及的熔化速率，以較為經濟的生產成本生產特殊鋼和超級合金，同時避免了連續鑄造過程中不均勻的熔池形狀和出現凝固缺陷及表面質量差等缺陷。

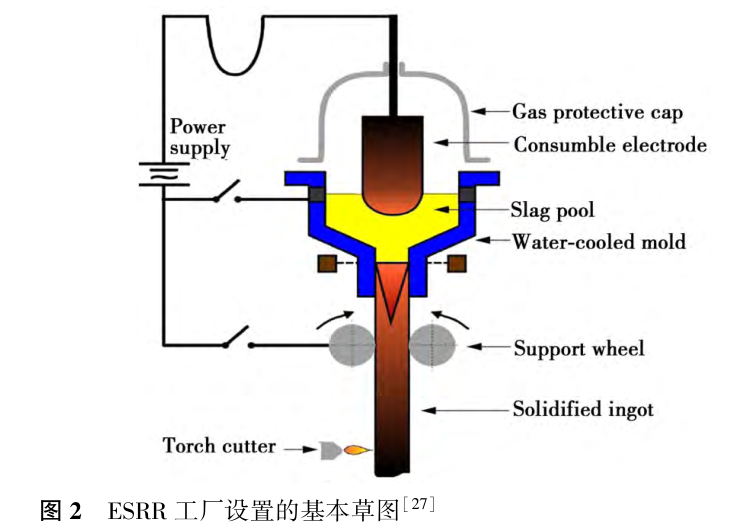

ＥＳＲＲ 設備示意圖如圖 ２ 所示，該設備采用大于重熔坯料尺寸的電極，以**限度提高熔化速率。 理想情況下，電極的橫截面應至少為坯料橫截面的 １．５ 倍，**狀況下電極的橫截面則為坯料橫截面的 ２～３ 倍。 水冷結晶器的橫截面為 Ｔ 形，其下部較窄的部分由將要生產的鋼坯的截面決定，可以是圓形、方形或六角形，而上部則由自耗電極的**截面決定。 ＥＳＲＲ 的自耗電極與傳統的 ＥＳＲ 工藝一樣，當電流從電極尖端進入渣池時，自耗電極會在過熱的液態渣池中熔化。 ７０％～９０％的電流通過模具壁中非冷卻導電元件（通常是石墨或高熔點金屬，如鎢或鉬）返回，或 １０％～３０％通過重熔錠返回。 兩個返回位置之間的電流分配與各自的電阻成反比，這意味著通過鋼坯的電流部分將隨著鋼坯橫截面的減小以及電極尖端與液態金屬池之間距離的增加而減小。 隨著電極表面和接觸元件之間的距離減小，通過接觸元件的電流部分增加。 這在熔化速率增加的情況下特別重要，因為大部分所需的能量輸入是在電極和模具壁之間的渣表面產生的，液態金屬液面須保持在 Ｔ 形延伸部分以下，以防止結晶器上部區域的金屬凝固。

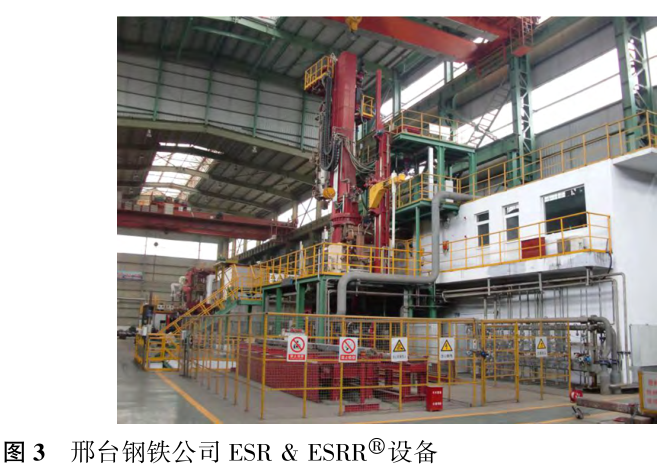

ＥＳＲＲ 流程的主要特點和基本特征可以總結為：（１）大尺寸電極；（２）近網狀小鋼錠；（３）與傳統的ＥＳＲ 工藝相比，熔體速率增加時，金屬熔池的形狀幾乎不受功率輸入水平的影響；（４）連續操作時產率高。 圖 ３ 為邢臺鋼鐵公司 ＥＳＲ ＆ ＥＳＲＲ ® 設備的實景圖，其技術特征在于：一個爐頭，電極交換，保護氣體罩。
２００３ 年，東北大學電渣項目組實驗室開發出雙極串聯、Ｔ型結晶器快速抽錠電渣重熔技術，分別生產出斷面為 ９０ ｍｍ×９０ ｍｍ 的方錠和 Φ１００ ｍｍ 的圓錠，并對影響重熔方坯質量的低倍、高倍、夾雜物進行檢驗。 結果表明，該技術生產的方坯表面質量和內部質量良好。 在此技術的基礎上，先后采用結晶器導電或雙極串聯供電、Ｔ型結晶器抽錠電渣重熔技術，為國內多家特鋼企業生產出不同尺寸和錠型的電渣產品。 斷面尺寸有２８０ｍｍ×３２４ｍｍ、３４０ ｍｍ× ３４０ ｍｍ 的方坯，有 Φ２００ ｍｍ、Φ３００ ｍｍ、Φ４００ ｍｍ、Φ６００ ｍｍ、Φ８００ ｍｍ、Φ９００ ｍｍ、Φ１ ０００ ｍｍ和 Φ１ １００ ｍｍ 等各種規格的圓坯，鑄坯長度為４ ０００～６ ０００ ｍｍ。
１．２ 保護氣氛電渣重熔技術
早期電渣重熔都是在大氣環境下進行熔煉的，生產成本低、操作方便，但是電渣鋼中容易出現 Ｓｉ、Ｍｎ、Ａｌ、Ｔｉ 等易氧化元素?zé)龘p和增氫等問題 。 為此，德國、美國、奧地利、中國等相繼開發出惰性氣氛保護電渣爐，整個重熔過程在惰性氣體保護下進行，主要目的是防止重熔過程鋼中的活潑金屬元素氧化。１９９７ 年，**座基于奧地利專利 ＡＴ４０６．４５７ 的ＩＮＴＥＣＯ 保護氣氛 ＥＳＲ 工廠在維琴察瓦爾布魯納鋼鐵廠啟動，如圖４ 所示。

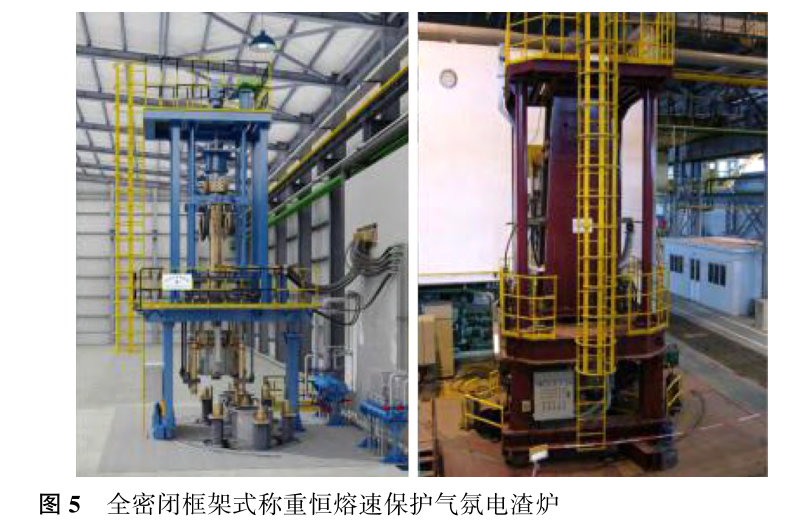

其中包括可伸縮底板和電極更換，并確保了在 １００％保護氣氛下操作，重熔過程中的自耗電極保持在密閉的保護氣罩下。 這是 ＥＳＲ 的一個里程碑，也是保護氣氛ＥＳＲ 技術的真正起點。 與早期傳統電渣爐相比，新開發的保護氣氛電渣重熔裝置應用了全密閉氣氛保護、全自動一鍵式自動化控制、稱重恒熔速控制、同軸導電、框架式機械結構、氧含量在線監測等一系列技術改進升級 。 ２００９ 年開始，國內全自主設計的全密閉框架式稱重恒熔速保護氣氛電渣爐（圖 ５）在上海、常州等地投產后，新一代氣氛保護電渣爐設備和工藝在各企業大批量推廣應用。
１．３ 導電結晶器技術
傳統的電渣重熔由電源、電極、渣池、鋼錠和底水箱構成供電回路，發熱區主要集中在電極和渣金界面之間。 由于受傳統電渣重熔導電回路方式的限制，只能采用一次重熔?一個鋼錠的間歇式生產方式，這樣不僅生產效率低，而且鋼錠在后步鍛造或初軋開坯過程中鋼錠頭尾去除量較大，鋼的成材率很低 ，因而生產成本也較高。 導電結晶器技術與傳統電渣重熔技術不同，可以有多種方式讓電流經過渣池，特殊的電流路徑能夠增強控制渣池和金屬熔池之間熱分配的能力，通過調節兩個回路的功率分配，可以調節結晶器壁附近渣池和金屬熔池的溫度分布，有利于控制成淺平的金屬熔池和增加熔池的圓柱段高度，從而可以在大幅度降低熔化速度的情況下保證鑄錠的表面質量。 同時，由于熔池變淺，結晶趨于軸向，凝固偏析問題得到改善，鑄錠內部質量提高，從而有效解決了內部質量和表面質量相互矛盾的問題 。 ２０１２年，東北大學特殊鋼冶金研究所為國內某鋼廠開發了 ２５ｔ空心坯抽錠式電渣爐，該爐型的主要特征是采用雙電源供電、Ｔ型導電結晶器，可以有效地控制渣池和熔池溫度分布，生產出 Φ９００ ｍｍ／ Φ５００ ｍｍ 和 Φ６５０ ｍｍ／ Φ４５０ ｍｍ 斷面的空心電渣錠，**抽錠長度為 ６ ０００ ｍｍ。

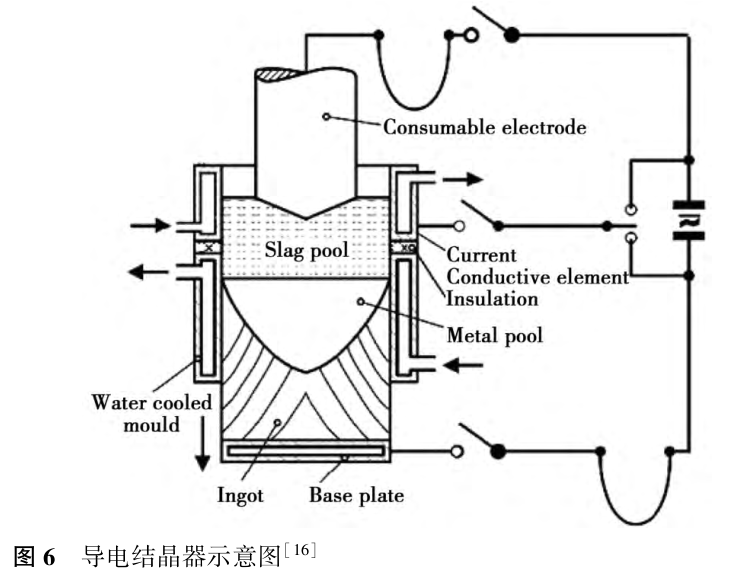

在作為二次精煉技術的電渣重熔（ＥＳＲ）工藝中，熔渣和熔融金屬自始至終都處于湍流運動狀態。 渣相中的電磁場、磁驅動流體流動、浮力驅動流動和傳熱會影響電極重熔過程和生產過程的能量效率。 另一方面，熔渣池的流動決定了電渣錠中的溫度分布和熔池分布，最終影響電渣錠的質量。 導電結晶器是最近開發的用于擴展 ＥＳＲ 功能的裝置，例如電渣快速重熔（ＥＳＲＲ）或電渣重熔連鑄（ＥＳＣＣ）以快速重熔生產長鋼坯，液態金屬電渣堆焊（ＥＳＳ ＬＭ）和液態金屬電渣重熔（ＥＳＲ ＬＭ）用于制造雙金屬坯料和實心或空心鋼錠 。使用導電結晶器的 ＥＳＲ 工藝示意圖如圖 ６ 所示。 熔化電極所需的能量是由爐渣的焦耳熱提供的，爐渣的電阻率比熔融金屬的電阻率高三個數量級。 渣池中的電流分布由導電結晶器控制。 隨著爐渣溫度升高至相關鋼的熔點以上，電極在其尖端熔化并形成液滴，隨后液滴通過熔融爐渣落入結晶器中。 通過強制冷卻，鋼水在結晶器中凝固成鋼坯。 然后不斷地從結晶器中將重熔的鋼坯拉出。 傳統連鑄中使用的二次冷卻段噴涂不適用于帶有導電結晶器的電渣重熔，以防止重熔高合金鋼時開裂。
１．４ 加壓電渣重熔

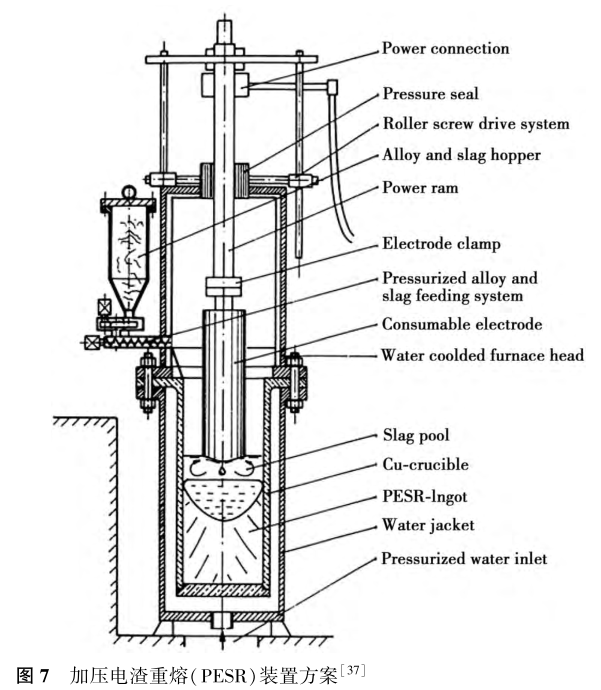

加壓電渣重熔是一種在密閉系統中和高壓氣氛（通常為氮氣）下進行的電渣重熔，該設備的裝置圖如圖７所示。
氮是一種奧氏體穩定元素，它能夠顯著增加奧氏體不銹鋼的屈服強度及抗張強度并改善其疲勞性能。 氮在鋼中的溶解度取決于鋼液面上氮的分壓。 為了提高氮在鋼中的溶解度，需提高鋼中固溶的氮含量，就必須使鋼液面上有高的氮壓力，加壓電渣重熔就是基于此發展起來的。 加壓電渣重熔與普通電渣重熔的差別在于加壓電渣重熔渣面以上的熔煉空間是密閉的，熔煉在高壓下進行，渣料及合金料的添加也是在密閉條件下進行的。 德國建成了上述高壓電渣重熔爐，電渣重熔出了含 Ｍｎ １８％、Ｃｒ １２％和 Ｎ 0.8％及 Ｃ1.０５％（質量分?jǐn)?shù)，下同）的奧氏體不銹鋼，只用 ２０％的冷加工量其屈服強度便可高于 １ ５００Ｎ／ｍｍ２ ，滿足了核電設備的要求。 此外，在高氮不銹鋼屈服強度大幅度提高的同時，其韌性及熱加工性能的降低幅度不大 。

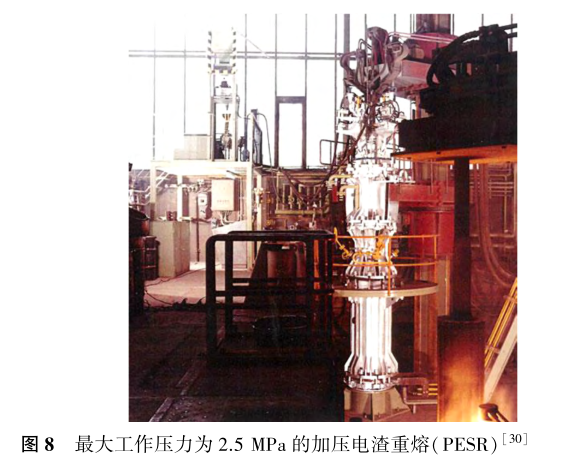

加壓電渣重熔工藝（ＰＥＳＲ） 主要用于生產高氮合金。１９７０ 年在 Ｋａｐｆｅｎｂｅｒｇ 安裝了一個中試設備，該設備能夠在２．５ ＭＰａ的**壓力下生產直徑為 ４００ ｍｍ、質量為 １ｔ 的鑄錠（圖 ８）。 １９８０ 年，奧地利 ＩＮＴＥＣＯ 公司在埃森安裝了**臺規模生產的 ＰＥＳＲ 設備，該爐可生產直徑為 １ ｍ、質量達１４ｔ的錠子，熔煉室氮氣壓力為 ４.２ ＭＰａ。 這臺爐子建立的背景是：新一代核電站發電設備需要屈服強度為 １ ４２０ Ｎ／ ｍｍ 的無磁護環，而用大氣熔煉的含 Ｃ ０．５％、Ｍｎ １８％、Ｃｒ ４．５％和Ｎ ０．１％的奧氏體鋼遠遠不能滿足要求。

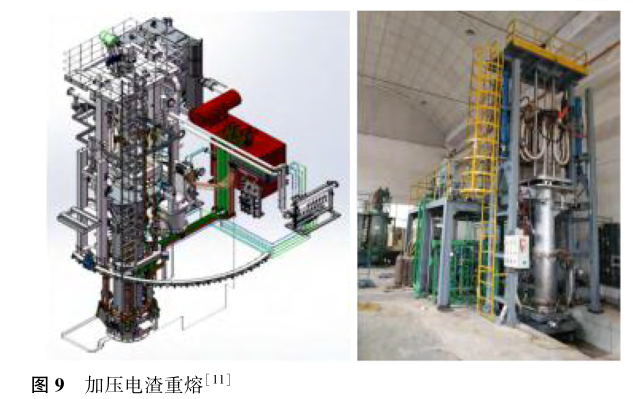

東北大學在 ２００７ 年成功開發出**壓力為 ７ ＭＰａ的１００ ｋｇ 加壓電渣爐，并利用復合電極的加壓電渣工藝制備了氮含量為 ０．８％～１．２％且成分均勻、組織致密的高氮奧氏體不銹鋼 Ｐ９００Ｎ、Ｐ９００ＮＭｏ 和 Ｐ２０００，產品具有優異的力學性能和耐腐蝕性能。 目前，利用加壓感應爐和加壓電渣爐雙聯工藝成功制備出 Ｃｒｏｎｉｄｕｒ ３０ 高氮馬氏體不銹鋼，可用于制造高性能航空航天軸承、模具鋼和刀具等。 ２０１８ 年，中國首臺５００ ｋｇ 加壓電渣爐在遼寧科技大學實驗室投入建設并調試成功（圖 ９）。 此前，該項目組又聯合裝備制造企業研制了１ 臺６ ｔ 的加壓電渣爐。
１．５ 真空電渣重熔技術

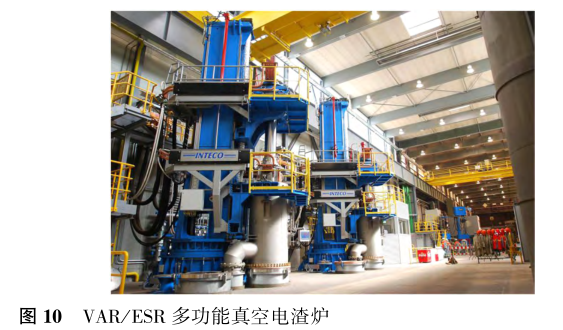

真空電渣爐（ＶＥＳＲ）是近年來在國外出現的新一代電渣重熔設備，是在普通電渣爐（ＥＳＲ）、氣體保護電渣爐（ＩＥＳＲ）、加壓電渣爐（ＰＥＳＲ）和真空電弧爐（ＶＡＲ）基礎上發展出的新型重熔速凝鑄錠設備，如圖 １０ 所示。 真空電渣熔煉具有真空熔煉和電渣熔煉的雙重特點。 普通電渣爐重熔過程中存在活潑元素?zé)龘p大、有害氣體含量增加、錠頭尾成分控制困難等缺陷。 ＶＥＳＲ 的特點是其熔速比 ＥＳＲ 慢 ５５％，固化速度更快，能精控熔煉凝固全過程。 鋼錠過渡區域的柱狀晶體更少，［Ｏ］、［Ｈ］、［Ｎ］ 不增加或減少，帶狀偏析更低。 同時ＶＥＳＲ 能夠降低有害金屬含量，減少 Ｔｉ、Ａ１ 等燒損，鑄錠的表面質量良好。 采用真空電渣重熔生產 Ｗ 系列模具鋼，鋼的韌性、強度、耐磨性、抗冷熱疲勞裂紋疲勞能力、抗金屬粘著能力、抗沖蝕能力和抗氧化能力均明顯提高，其壽命高于普通電渣重熔模具鋼。 如采用 ＥＳＲ 生產的 ４０３ 模具鋼使用３００００ 次后就需修模，并且采用普通 ＥＳＲ 生產的 ４０３ 模具鋼可使電渣重熔高溫合金過程中活潑元素?zé)龘p大，成分控制困難，氣體含量通常會增加。
為滿足航空領域?qū)Ω邷睾辖鸬男枨?，德?ＡＬＤ 真空技術公司開發了真空電渣重熔技術。 工業性試驗結果表明，直徑為 ２５０ ｍｍ、質量約 ３００ ｋｇ 的真空電渣重熔錠表面光滑，無任何表面缺陷，而且在有效脫硫的情況下，活潑元素（如鈦、鋁等）沒有燒損。 據報道，目前 ２０ ｔ 的真空電渣爐在國外已實現工業化。
１．６ 特厚板坯電渣重熔技術
目前，特厚板的生產主要是采用模鑄錠和電渣錠進行鍛造或者軋制而成。 而模鑄鋼錠由于存在各種偏析及疏松缺陷，鍛造比要求較大，并且所得到的最終厚板的質量受到很大的限制。 電渣重熔厚板坯的優越性主要體現在：（１）電渣錠潔凈度高、組織致密、成分均勻，在寬闊的溫度區間內具有良好的加工塑性，可以允許更小的加工壓縮比。 （２）電渣重熔扁錠時，可以省去開坯工序，直接上厚板軋機，減少鍛壓比，節省工時。 （３）電渣重熔錠軋成的鋼板性能優良，與普通鋼板比較，其橫向的塑性、韌性大大提高，各向異性、斷裂韌性、缺口敏感性和低周波疲勞指標顯著改善。 （４）電渣重熔鋼板可焊性良好。 焊縫熱影響區縮小，可以省去大型焊接結構件（如高壓容器、鍋爐、反應堆殼體）焊接后的正火處理。（５）良好的使用性能。 電渣重熔鋼板具有良好的低溫抗冷脆性。 （６）與模鑄相比，使用電渣重熔生產特厚板時，由于鋼板組織致密、成分均勻、產品質量好，成材率可提高 ９％ ～１８％，足以抵償全部重熔費用；而且省去了開坯工序，實際生產成本反而降低 。

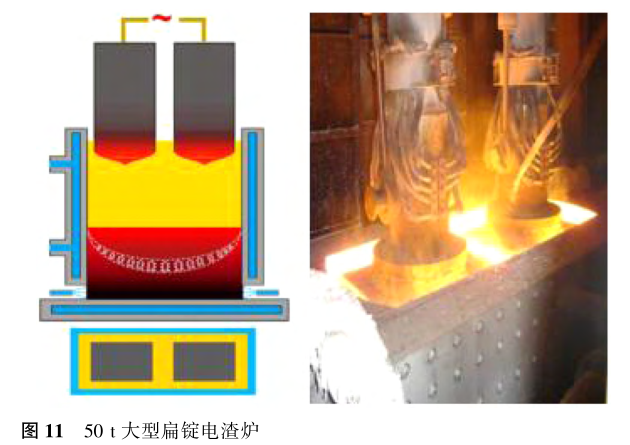

２００６ 年—２００９ 年東北大學為舞陽鋼廠建成了世界上最大斷面尺寸的三臺 ４０ ｔ 板坯電渣爐（圖 １１）。 該設備主要包括：低頻電源控制、雙極串聯重熔、結晶器移動式抽錠、電極稱量與熔化速度精確控制、干燥空氣保護和二次冷卻。 **錠重達 ５０ ｔ，**斷面尺寸為 ９６０ ｍｍ×２ ０００ ｍｍ。 電渣爐自投產以來，已成功開發了厚度為 ６４０ ｍｍ、７６０ ｍｍ、９６０ ｍｍ 三種規格的 Ｐ２０、ＷＳＭ７１８Ｒ、９８０、２． ２５Ｃｒ１Ｍｏ、１６ＭｎＲ（ＨＩＣ）、２０ＭｎＮｉＭｏ 等 ２０ 多個鋼種，其主要技術經濟指標處于國際先進水平。
１．７ 空心鋼錠電渣重熔技術
隨著核電、火電、水電、石化等的迅速發展，對筒形大鍛件的尺寸要求和質量要求越來越高。 厚壁管特別是大、中口徑無縫厚壁管、特厚壁管的需求也不斷增加。 傳統筒形大鍛件都是采用普通實心鑄錠進行空心鍛件的生產，其缺點是沖孔工序造成大量材料的浪費；多次加熱和多工序變形容易改變鋼錠的內部組織結構，影響產品質量；難于加工超大型鍛件，不能保證產品的精度和材質的均勻性。 用空心鋼錠生產大型筒體鍛件可節約材料費 １５％、加熱費 ５０％、鍛造費３０％ 。 采用電渣重熔方法生產的空心鋼錠，其組織更加致密均勻，經實驗驗證，相同外徑的空心鋼錠比實心鋼錠的二次枝晶間距更小。 經力學性能測試，電渣重熔空心鋼錠的力學性能與傳統電渣實心鋼錠經鍛造后的力學性能幾乎接近 。 ２０１２ 年由東北大學項目組和烏克蘭 Ｅｌｍｅｔ?Ｒｏｌｌ 公司合作開 發 了 大 型 電 渣 重 熔 空 心 鋼 錠 成 套 設 備 和 工 藝（圖 １２ａ）。 該電渣爐采用短結晶器的抽錠生產方式，**鋼錠尺寸為 Φ１ １００ ｍｍ×６ ０００ ｍｍ，可以兼容生產空心錠和實心錠兩種錠型 。 工業試驗表明，其生產的空心錠的表面質量和內部質量均非常好。 結晶器組織致密、純凈度高，是生產高端厚壁管和筒體鍛件的理想材料。 該設備采用了一系列新技術和新工藝，主要包括雙電源、Ｔ 型結晶器導電、車載式電極升降機構、基于電磁渦流法的液面檢測與自動控制系統，同時配備了抽錠拉力傳感器，這樣可以保證液面的精確控制，并保證內結晶器不被抱死，也可防止漏渣和漏鋼事故。

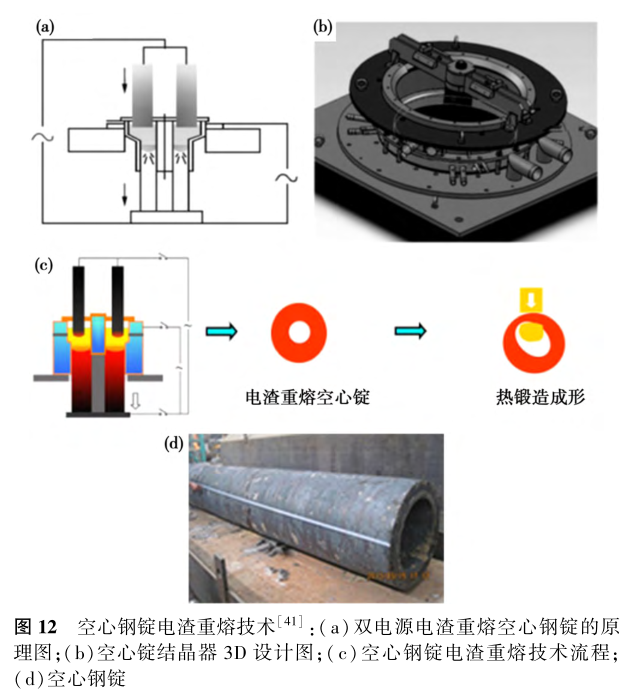

由于采用了雙電源，在交換電極時結晶器仍然供電，保證了電極交換時結合處的內部質量和表面質量，這是世界上首次采用該技術。 圖 １２ 為雙電源電渣重熔空心鋼錠的原理圖和空心錠結晶器 ３Ｄ 設計圖 。
１．８ 大型鋼錠電渣重熔技術
隨著裝備制造業的發展，高端特厚板鋼材品種的需求量十分巨大。 例如，高端模具鋼、鍋爐容器鋼、海洋工程用鋼、核電和水電用鋼等需要厚度大于 １５０ ｍｍ 甚至超過 ４００ ｍｍ的特厚板。 連鑄坯無法滿足厚度的需要，而且連鑄坯厚度超過 ３５０ ｍｍ 以上時很難控制其中心質量。 模鑄扁錠雖然能夠滿足厚度的要求，但其凝固質量差，無法滿足高質量厚板（如ｚ 向性能）的要求 。

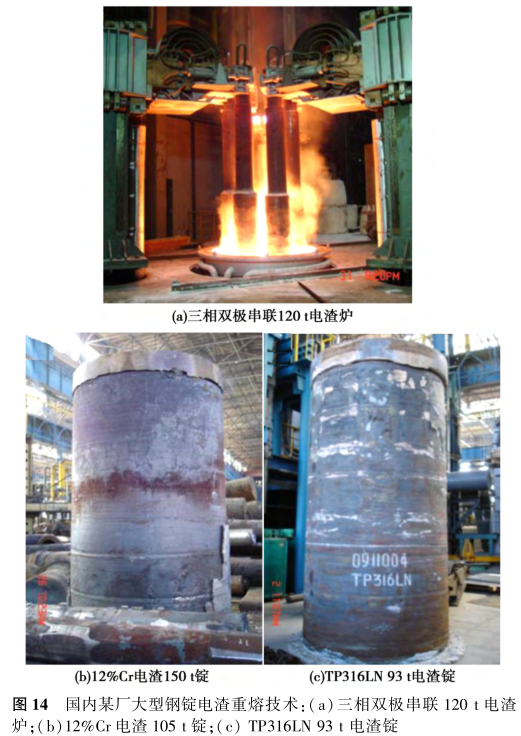

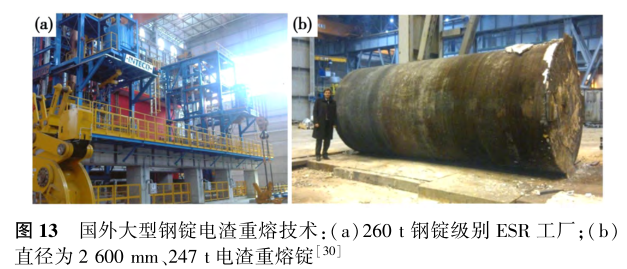

隨著電力、石化及冶金等領域裝備大型化、復雜化，對大型鑄鍛件行業提出了更高要求，１００ ｔ 以上的大型優質鋼錠需求量不斷增加。 大型鑄鍛件的生產能力主要集中在日本、韓國、中國和歐洲，采用電渣重熔技術生產優質大型鋼錠是發展趨勢。 進入 ２１ 世紀以來，德國、意大利、日本和韓國等國家的企業建成的 １００ ｔ 以上的電渣爐已達 １０ 多臺，**容量為 ２６０ ｔ（圖 １３）。 目前，我國有 ７ 臺 １００ ｔ 以上的電渣爐（圖 １４）。
由于大型鍛件需求的大噸位模鑄鋼錠尺寸和噸位的增加，其鑄態組織隨之惡化，縮孔、疏松、偏析、夾雜物聚集以及其它一些冶金缺陷也隨之增加，這給大鍛件的質量造成嚴重的危害。 國內外研究表明，采用電渣重熔工藝制造的鋼錠不但消除了疏松、縮孔、夾渣等缺陷，而且組織致密、成分均勻、各向同性，其綜合力學性能得到明顯改善和提高 。 因而，采用大型電渣爐重熔大型電渣鋼錠是理想的冶金工藝。 但由于大型鋼錠在電渣凝固過程中極其發生復雜的冶金物理化學變化，重熔大型電渣錠的工藝、經驗、技術掌握較少，往往電渣重熔工藝的優化靠大量的熱實驗反復修正，不但實驗難度大，實驗費用高，周期長，而且往往只能捕捉到分散、有限的信息。
１．９ 綠色環保型電渣重熔新渣系開發

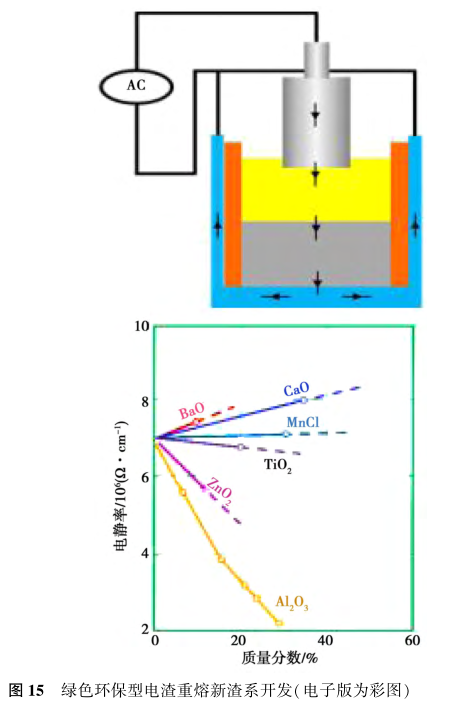

我國是鋼鐵大國，但一直面臨產能過剩、能耗高、污染大等一系列重大問題，處于金字塔尖的高端特殊鋼嚴重依賴進口。 電渣重熔是生產高端特殊鋼的主要手段，其產品應用于高端裝備制造領域。 傳統電渣重熔技術存在耗能高、氟污染重、效率低、產品質量差等問題，大單重厚板和百噸級電渣錠無法滿足高端裝備的需求，嚴重制約著我國重大工程和重大裝備的建設 。 隨著各國環境保護意識的提高，開發低氟或無氟環保型渣系，研究渣系的物理化學性能以及重熔過程中的物理化學反應，成為電渣冶金的重要研究方向。 研究表明，低導電率、低導熱系數和高黏度的爐渣能顯著提高電極熔化的熱效率。 低 ＣａＦ ２ 、高 Ａｌ ２ Ｏ ３ 或 ＳｉＯ ２ 的渣系存在較多尺寸大、結構復雜的陰離子團，從而導致簡單陽離子數量減少，電荷傳遞能力下降即電導率下降。 同時，大量復雜的陰離子團導致黏度增加、導熱能力下降。 研究人員首次發現了渣系與能耗的內在關系，率先開發了低氟節能環保型預熔渣并在行業推廣，可節電 ３００ ｋＷｈ／ ｔ 以上；創新研發了堿法干濕雙聯高效除氟技術，除氟后廢氣中的氟化物小于 １ ｍｇ／ Ｎｍ ３ ，達到國際最高環保標準 。
東北大學與沈陽賽美特新材料科技有限公司等企業合作研發，取得了一系列創新，設計了系列的低氟多組元節能環保型預熔渣系。 該節能環保型預熔渣系推廣到國內 ６０ 多家電渣鋼生產企業，電渣重熔品質提升、降氟效果及噸鋼節電效果明顯。 同時， 采用電熔法制備預熔渣替代現場機械混合渣料，大幅度降低了現場粉塵污染。
１．１０ 電渣重熔新設備

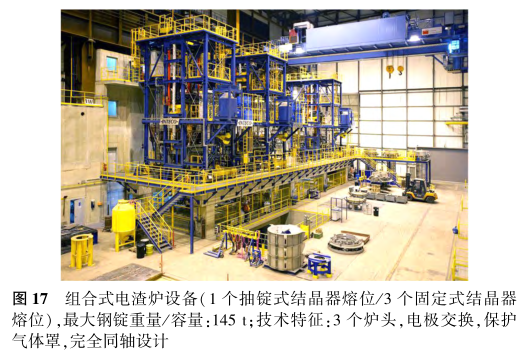

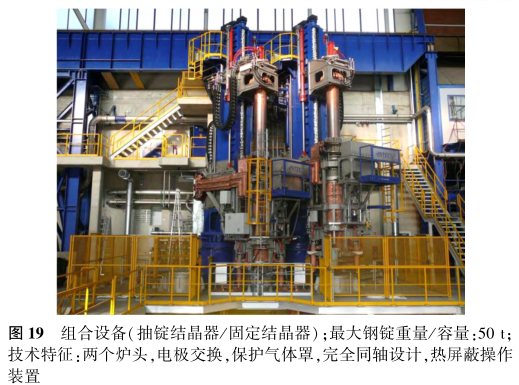

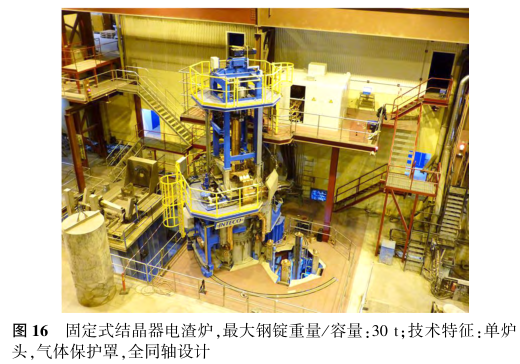

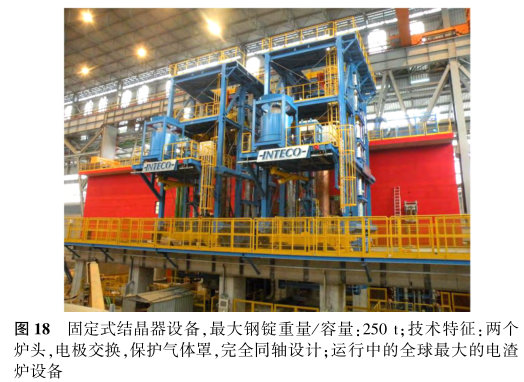

一些典型的電渣重熔新設備及其技術特征見圖 １６—圖 １９。
２ 結語與展望
電渣冶金從 ２０ 世紀 ５０ 年代誕生至今己有 ６０ 多年歷史。經過國內外幾代電渣冶金工作者的不斷探索和研究，電渣冶金技術得到了持續的發展，電渣爐的設備、工藝和產品種類繁多，新裝備、新工藝和新產品不斷涌現。 電渣重熔已經成為特殊鋼和特種合金不可或缺的特種冶金方法，在高品質特殊鋼和特種合金的生產中具有舉足輕重的地位。
同軸導電電渣爐、保護氣氛電渣爐、加壓電渣爐和抽錠式電渣爐均是電渣爐設備方面的重要發展成果。
在抽錠電渣爐基礎上發展起來的電渣重熔空心鋼錠、快速電渣重熔（ＥＳＲＲ）和電渣連鑄（ＥＳＣＣ）等新技術是 ２１ 世紀以來電渣冶金技術的重大發展成果。 而在導電結晶器基礎上發展起來的電渣重熔空心鋼錠技術代表了目前電渣冶金領域最前沿的技術之一。在技術開發的同時，國內外許多學者對電渣重熔渣系、冶金反應、傳輸現象和凝固過程等方面也做了大量的基礎性研究，為電渣冶金技術的發展奠定了重要的理論基礎。
電渣冶金技術雖已經歷經近 ６０ 年的發展，但仍具有強大的生命力。 在新的發展階段，電渣冶金技術將向高效、節能、環保以及滿足更高質量的方向發展。
